澳门绝缘油介电强度试验仪示波器操作与设置示波器用于展示升压过程中的实时电压波形，其中黄色的曲线为两个电极之间的高压信号即仪器的高压输出，红色和蓝色的曲线分别是两个电极对大地的高压信号。示波器窗口的左上方会提示当前高压的有效值，单个电极的高压有效值，当前仪器状态以及已经记录的数据长度在测试过程完成后示波器可以回放记录的击穿瞬间电压波形如图5，对于已经存储的击穿瞬间电压波形可以进行以下操作：1）放大和缩小点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改曲线的Y轴坐标和X轴坐标，可以实现对曲线的放大和缩小使用鼠标可以实现曲线的快速放大，操作方法为按下鼠标左键，从左至右滑动鼠标，软件屏幕上会出现一个选择框，然后释放鼠标左键则软件会按照选择的区域对曲线进行放大。再次读取该组曲线时，曲线的坐标系统会恢复至默认状态2）显示数值分辨率调整点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改X轴和Y轴的小数点，可以实现数值分辨率的调整3）曲线的隐藏与重新点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中通过高压臂1，高压臂2和高压输出的显示复选框，可以实现红色曲线，蓝色曲线和黄色曲线的显示和隐藏4）曲线展示模板参数调整每次试验结束后，软件系统会以默认的模板坐标展示记录的击穿电压波形，在仪器处于“等待试验”（点击新建试验后仪器左下方会提示仪器状态），修改示波器的配置时，该配置会被更新至仪器试验模板。在其他状态，如果用户在更改示波器的配置后选择了图7中的“更新试验模板”，则该配置也会被更新至试验模板5）曲线数值读取点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中选择启动工具尺，则仪器显示如图5所示，示波器界面中会显示一条红色定位线，该线所对应的时间刻度和对应的曲线数值会显示在示波器的右边。通过示波器顶部的滑动条可以调整定位线的位置，以读取不同位置的曲线数值注意：结合击穿电压的波形和定位线可以读取绝缘油介电强度测试仪的切断时间

澳门绝缘油介电强度试验仪按下打印机前盖板上的圆形按钮将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

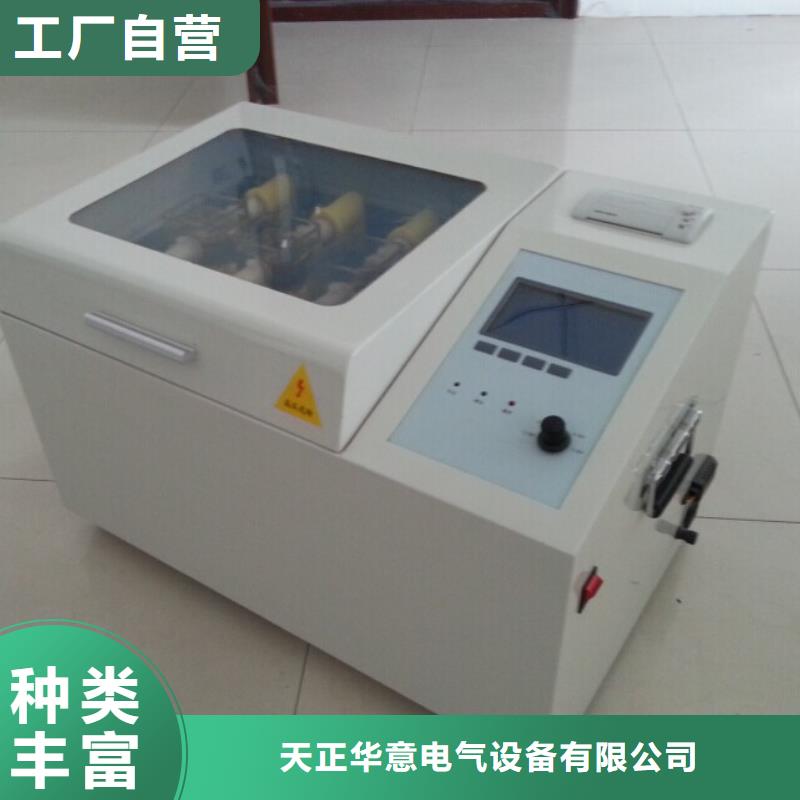

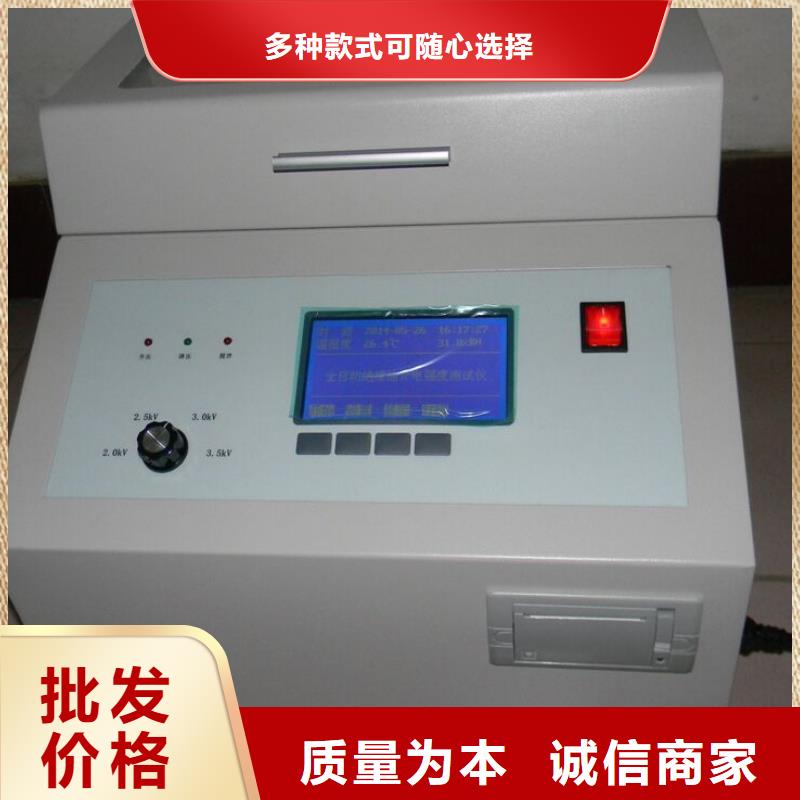

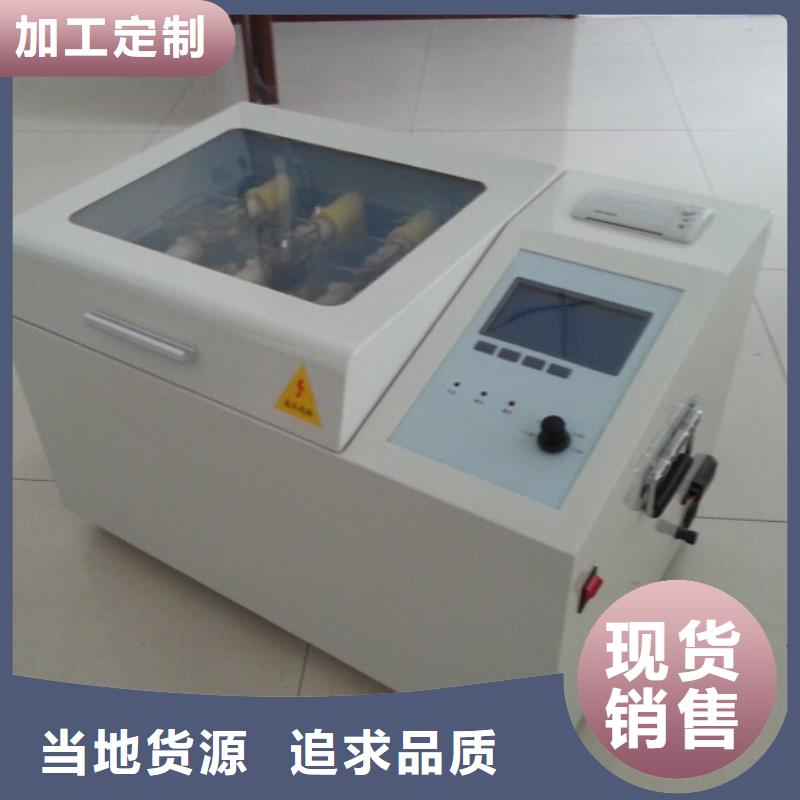

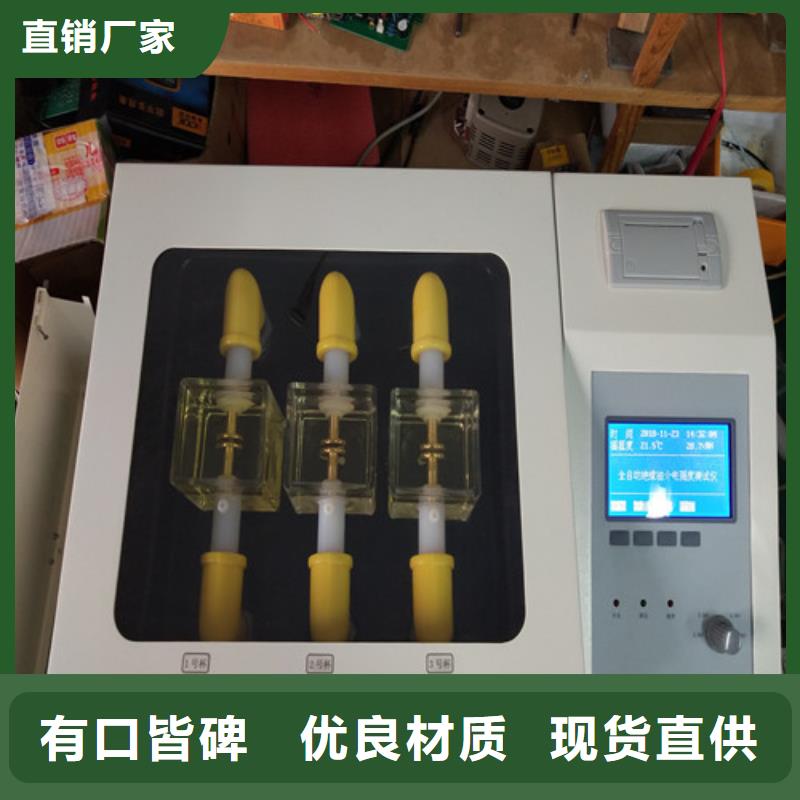

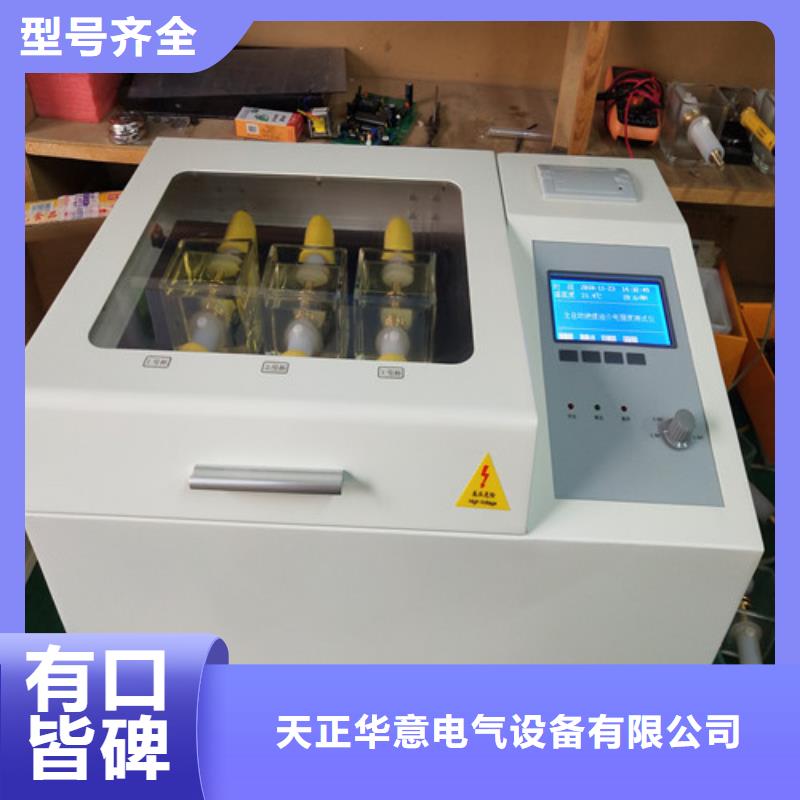

澳门绝缘油介电强度试验仪机箱及面板部件说明1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键选择设置操作参数；3. 打印机打印测试结果；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯箱盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座于开关 良好插接AC220V 50Hz电源线；10.按压开关 按压此处打开或闭合箱盖11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1. 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2. 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3. GB1986子页面在图3页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声。这时应该关掉电源，接好地线后再重新进行操作；注：图3页面选择 键是为多杯位选择预留的！4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面（图4）。图4. GB2002子页面在图4页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。
