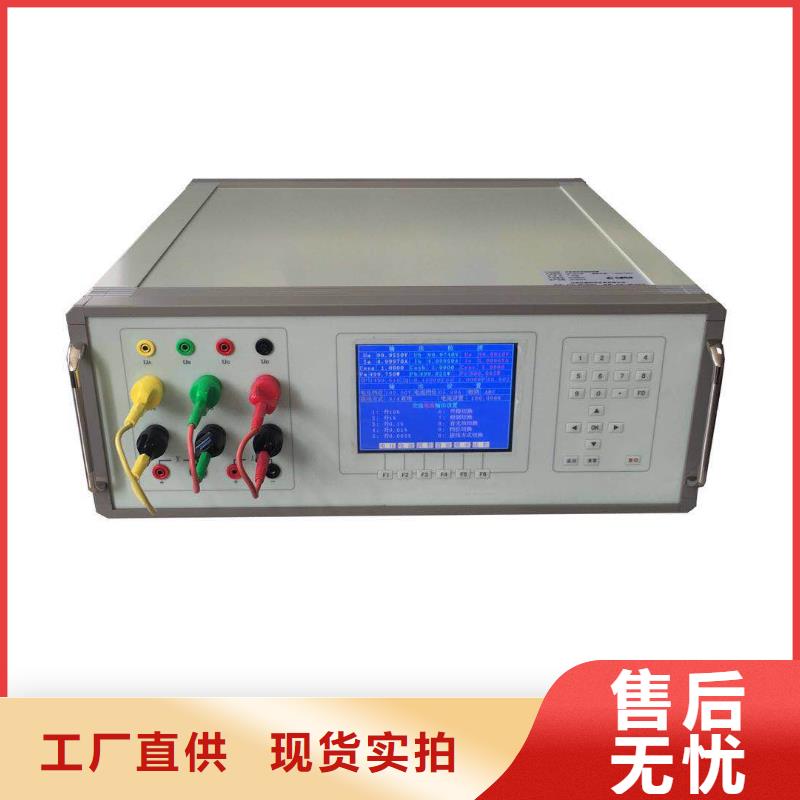

澳门电能质量分析仪 三相四线制设备测试接线图在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“测试参数”屏查看测量结果。（二）、三相三线制接线方式设备电参量的测量1、测试目的检测被测设备的二路电压、二路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将四个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。三相三线制设备测试接线图在三相三线制接线方式时只用三根电压线，其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子（注意不是B相）、红色导线联接被测设备的C相电压和仪器的C相电压端子；A、C两只钳形电流互感器用来测量被测设备电流的A、C两相，接好线后进入“测试参数”屏查看测量结果。
澳门电能质量分析仪只要幅值和相位是在有效范围内，三相不平衡度可以任意设置。警告：本装置的交流输出只能用作标准交流信号源，不能作于电源给被检设备供电，否则会烧坏本装置。校检设备时，被检设备必须另行供电。4.2 谐波输出和谐波参数储存本装置的3路电压和3路电流可以单独设置谐波含有量，谐波相位。谐波的含有量范围0-40％，谐波的相位范围0-359.999°，为了方便用户快速加载谐波参数，省去繁琐的加载程序，仪器能保存5种谐波方案，每一种谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.3 间谐波输出和间谐波参数存储本装置的3路电压和3路电流可以单独设置间谐波参数。间谐波次数设置范围0.25-80.75次，含有率0-40％。为了方便用户快速加载间谐波参数，省去繁琐的加载程序，仪器能保存6种间谐波方案，每一种间谐波方案可以包含不超过总含有量40％上限的任意参数。一键式加载，便捷，实用，可靠。4.4 闪变输出和闪变参数存储闪变是一种电压现象，但本装置也能在电流输出上提供闪变现象。 本装置的3路电压和3路电流可以单独设置短时间闪变值。闪变频率设置范围0.0001-100Hz,波动量0-40％。为了方便用户快速加载闪变参数，省去繁琐的加载程序，仪器能保存6种闪变方案，一键式加载，便捷，实用，可靠。4.5 骤变输出和骤变参数存储骤变是一种电压现象，但本装置也能在电流输出上提供骤变现象。本装置的3路电压和3路电流可以单独设置骤变。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。为了方便用户快速加载骤变参数，省去繁琐的加载程序，仪器能保存6种骤变方案，一键式加载，便捷，实用，可靠。
澳门电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存,其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟
澳门电能质量分析仪 频谱分析”界面：图七、频谱分析界面频谱分析界面如右图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－64次各次谐波的数值（用↑、↓键来翻页）。无失真的信号应显示次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，可继续查看各相电压、电流的1~64次谐波，按退出键返回主菜单。
